抵抗膜方式 アナログ/デジタル タッチパネル

​種類:4線式、5線式 、8線式。サイズ: ​2.8” から 24”​ まで。
OEMでオーバーレイやメンブレンスイッチキーパッドと組み合わせOK!
顧客の製品構成のニーズに応じて生産することができます。

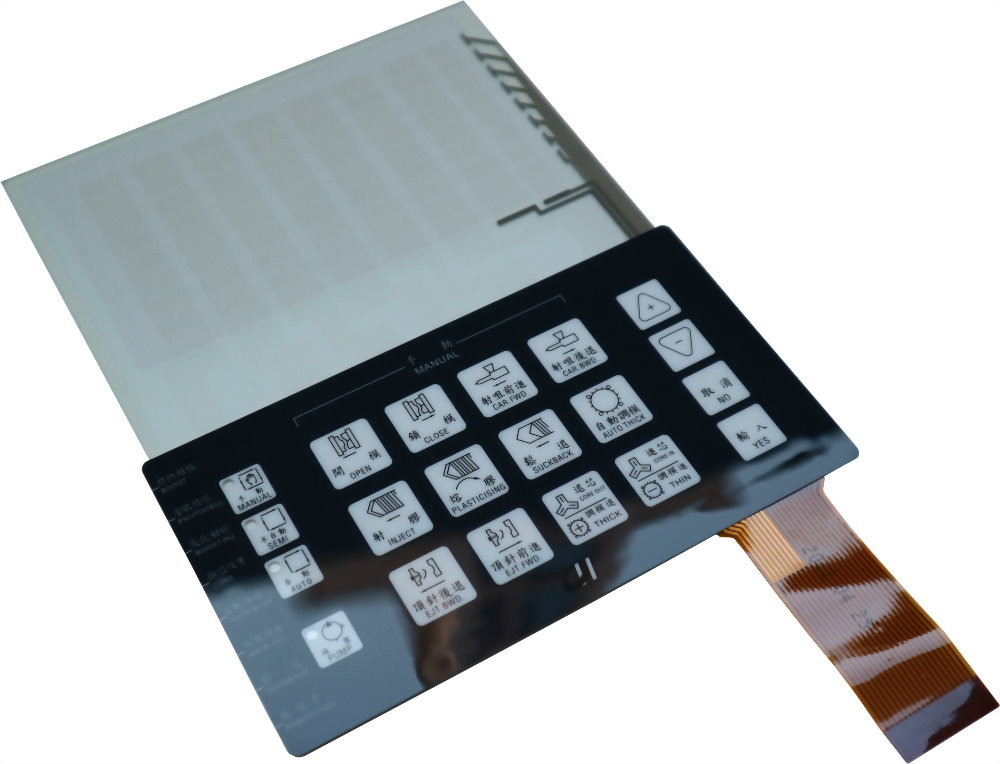

モデル : Resistive (Analog) Touch Screen / Matrix (Digital) Touch panel

抵抗方式タッチ テクノロジーは、透明ガラス上にハードコートされた導電性ITOを2層重ね合わせてあります。

2層か格子状に重ね合わされて一定間隔のドットを構成します。フレキシブル レイヤーにタッチされた時、

ガラス上の安定した他のレイヤーに接触し電圧が検出されますので、その電圧を電場に印加されているのと同じ電圧から測定

します。コントローラは、X-Y軸により測定された電圧よりタッチされた位地を算出します。

抵抗方式のテクノロジーの利点は、安い価格に言及できることですが、抵抗方式のパネルは静電容量方式のように硬くありませんので過酷な環境下での作動や強いパンチに持ちこたえることはできません。

種類:

  • 4線式
  • 5線式
  • 8線式
サイズ: 2.8” から 24” まで。


OEM:

オーバーレイやメンブレンスイッチキーパッドと組み合わせOK

顧客の製品構成のニーズに応じて生産することができます。


Circuiting Rating

5V DC, 35mA

Contact Bounce

<10ms

Transmittance -Film to Film

>77% (Resistive Type)

>75% (Matrix Type)

Transmittance-Film to Glass

>83% (Resistive Type)

>80% (Matrix Type)

Hitting Life Expectancy

Over 1 million times (4wire)

Over 35 million times (5wire)

Scoring Life Expectancy

Over 100 thousand times (4wire)

Over 5 million times (5wire)

Operating Temperature

-10 °C ~+60 °C

Storage Temperature

-20 °C ~ +70 °C

Operating Force

10g ~100g

Glass Thickness

0.7mm,1.1mm,1.8mm,2.8mm

Surface Hardness

3H

Linearity

<1.5%

Application

POS (Point-of-sales), Kiosk ,LCD Module, IA Product, E-Book, Toy, Calculator ,Electric calculator, Game Console, etc.
